三效降膜50液堿蒸發濃縮裝置
通過三效降膜50液堿蒸發濃縮裝置可將≤32%濃度堿蒸發濃縮為50%濃度堿。
32%液堿由32堿泵送到Ⅰ效加熱器管程內，進行分布和布膜，并一次性呈膜狀流過換熱管的內表面，在流動過程中得到加熱而產生蒸發濃縮，二次蒸汽和堿液同時從Ⅰ效加熱器下部流出，進入Ⅰ效分離器內進行分離，Ⅰ效分離器濃縮后的堿液濃度為36.8%，由Ⅰ效堿泵送到Ⅱ效降膜蒸發器，經Ⅱ效降膜蒸發器濃縮后的堿液濃度為41.7%，由Ⅱ效堿泵送到Ⅲ效降膜蒸發器，經Ⅲ效降膜蒸發器濃縮后的堿液濃度為50%，通過換熱回收熱能降溫后，由Ⅲ效堿泵送到50堿罐區。

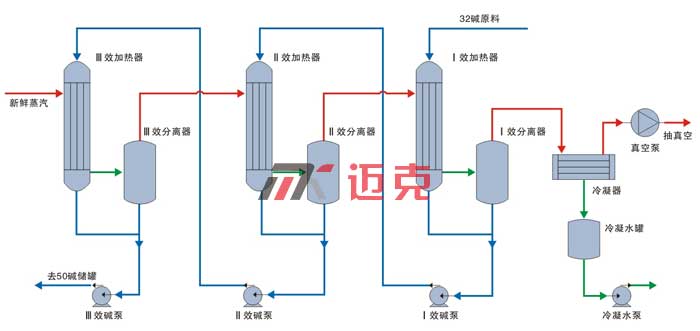

簡易流程
性能特點
對于承受高溫的預熱器選用本公司研發的高效管換，有效確保預熱器長周期穩定運行的可靠性。
對于堿液流量和液位的調節方式選用本公司研發的非接觸堿液的控制方式，有效確?？刂圃L周期穩定運行的可靠性。
裝置產能：2～50[萬噸·折百堿/年]
蒸汽消耗：0.45～0.5[噸汽/噸·折百堿]

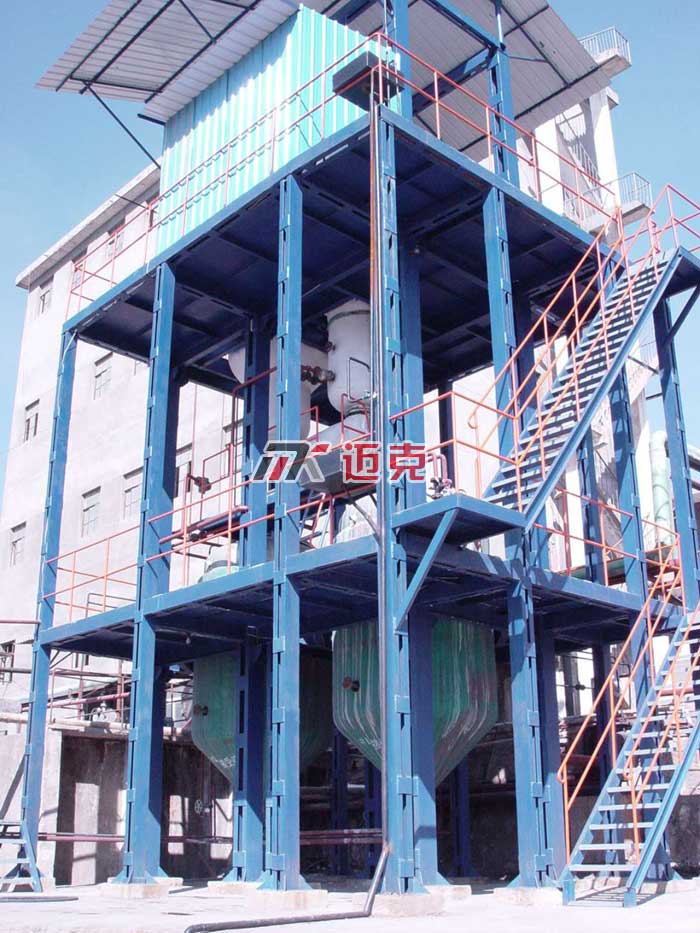

裝置圖片
